FURUNO FAR-2817/2827/2827W/2837S/2837SW
所屬分類：
雷達
√ 高分辨率UXGA LCD ，提供清晰的雷達影像;
√ 自動標繪/100個目標的跟蹤(人工或自動獲取的);
√ 網絡里最多可交替使用四臺雷達(無需附加設備);
√ 無壓力操作多功能控制單元。
產品詳細介紹
問題解答
革命性的FAR-2817/2827/2827W/2837S/2837SW系列X波段、S波段，TR-up和TR-down雷達設計用于符合國際海事組織(IMO)嚴格標準的所有船只。顯示單元采用23.1″LCD，有效畫面直徑大于340mm。高分辨率UXGA數字平面顯示單元可通過DVI接口提供清晰的雷達影像。
DVI接口采用數字信號為整個路徑提供純數字視頻信號，由于信號不經過數模轉換的削弱，所以可保持最高水平的圖像質量。白天和夜晚的背景色可選，便于在各種光線環境下觀看。
為便于觀察，軌跡、標志和文本分派了不同的顏色。
采用了以卓越的近距離探測為特征的先進的信號處理技術，提高了目標探測能力。提供兩個警戒區作為自動測繪雷達的自動截獲區，其中一個警戒區可以任何形式設置在要求的范圍和任何扇區。當FAR-28x7系列連接AIS轉發器時，可顯示船舶(裝備了AIS)的數據。AIS 以容易閱讀的標志和文本顯示其它船舶的運動和狀態，從而增強了雷達探測和輔助導航能力。

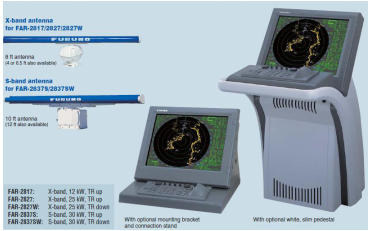

雷達天線可應用于4、6.5或8英尺雷達。對于X波段，轉速可選24rpm的標準雷達或42rpm的HSC。S波段雷達可配置10或12英尺天線輻射器。當X波段受到海洋或雨雜波的嚴重影響時，S波段雷達可確保惡劣天氣條件下的目標探測。FAR-2817/2827/2827W 采用X波段天線，FAR-2837S/2837SW采用S波段天線。
FAR-28x7系列雷達符合最新的IMO和IEC標準: IEC 60945、IEC 61162、IEC 62288、IEC 62388、IMO MSC.191(79)、IMO MSC.192(79)、IMO A.694(17)、IMO A.813(19)、IMO SN/Circ.243。
功能特點：
●先進的信號處理，提高目標探測能力 ;
●高分辨率UXGA LCD ，提供清晰的雷達影像 ;
●符合對所有船舶的嚴格的IMO標準 ;
●設計符合SOLAS 對10000噸及以上船舶的裝載要求 ;
●低雜散磁控管，符合ITU-R 無用放射標準 ;
●網絡里最多可交替使用四臺雷達(無需附加設備);
●自動標繪/100個目標的跟蹤(人工或自動獲取的);
●顯示1000個目標(裝備了AIS的);
●容易操作：定制的功能鍵、滾輪和旋轉控制 ;
●雅致的流線型設計 ;
●100 Base-TX 以太網系統：雷達可按照客戶要求連接到以太網絡。重要的導航信息，如電子海
圖、L/L、COG、SOG、STW 等，可在 網絡內高速共享 ;
●無壓力操作多功能控制單元 ;
●ARPA/AIS：

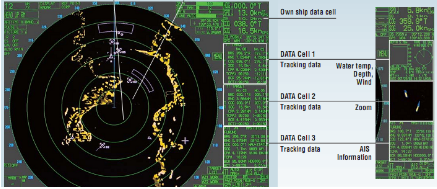

數據顯示：各種航海信息、船舶狀態、雷達標繪數據、風、水溫和船上其它傳感器的信息都可以
顯示在cells上。具有獨特的圖像放大功能，可將部分雷達影像放大兩三倍 ;
目標融合：裝備有AIS的船舶可以AIS和ARPA標志顯示。
當ARPA目標光點和數據根據船舶距離和方位測定，AIS位置由L/L里面的GPS導航器
測定。當標志位于操作者設置的指標內, ARPA標志融入AIS標志中。指標由距離、
方位、航向、速度等方面的不同來決定;
用于AIS的標志符號：AIS COG/SOG 矢量的長度隨速度變化。當目標船舶裝備有FURUNO衛星
羅盤SC-50/110或電羅經(能講ROT serial sentence)，在COG/SOG矢
量末端可見到ROT標志 ;
●警戒區：
自動探測區：兩個自動探測區可以被設置在一個扇區或其它形式。也充當抑制區，通過禁止
周圍的自動探測和跟蹤，以避免對處理器和雜波的不必要過載。自動探測區里
的目標呈現為倒三角。操作人員能無限制地手工探測重要目標；
警戒區和錨點觀察區：當目標進入操作人員設置區，警戒區可生成視聽報警。其中一個警戒
區可用作錨點觀察，當船舶或目標從設置區域離開將提醒操作人員；
CPA報警區：當預計航線（矢量）違背操作人員設置CPA/TCPA，目標跟蹤標志變成一個三
角形。操作人員能容易地改變矢量長度以評估目標動向；
用于ARPA符號：ARPA 同樣地顯示等時間間隔的點，標明被跟蹤目標的過去位置。以預設
的時間間隔增加新的點，一直達到預設的數量。AIS也可以顯示過去位置
點。
●目標軌跡：
目標軌跡功能可在顯示屏上生成所有目標上一成不變的或逐漸的陰影余輝。軌跡對于特定撈
魚作業中顯示船舶動向和其它船舶跟蹤是有用的。雷達的獨特功能是可在在相對運動中(僅Truei
nTM)選擇真實或相對模式。當改變模式時，軌跡保留在屏幕上。
●雷達圖：
雷達圖由線和標記組成，用戶可定義和輸入航區、路線計劃以及監控數據。雷達圖能包括
D最多20000個點，用于線和標記。地圖數據可存儲和調出，重復用于日常航區。當連接ECDIS
，在ECDIS上建立的路線計劃可轉到雷達顯示。
●疊加圖：
雷達結合了圖像繪圖儀，允許顯示電子圖、繪制自己和其它船舶的蹤跡，能夠輸入航點/
航線，并制作雷達圖。雷達目標疊加在航海圖上(僅對于非SOLAS船舶)。
●展示色彩
FAR-2817/2827/2827W/2837S/2837SW 技術參數：
●天線：
類型：開槽導波管天線陣 ;
波束寬度和旁瓣衰減：
|
X 波段 |
S 波段 |
|||
雷達類型 |
XN-12AF |
XN-20AF |
XN-24AF |
SN-30AF |
SN-36AF |
長度 |
4 英尺 |
6.5 英尺 |
8 英尺 |
10 英尺 |
12 英尺 |
波束寬度（H） |
1.9° |
1.23° |
0.95° |
2.3° |
1.8° |
波束寬度（W） |
20° |
20° |
20° |
25° |
25° |
旁瓣（內部 ± 10°) |
-24 dB |
-28 dB |
-28 dB |
-24 dB |
-24 dB |
旁瓣（外部 ± 10°) |
-30 dB |
-32 dB |
-32 dB |
-30 dB |
-30 dB |
S波段10英尺雷達適用于HSC
旋轉：
X波段：
旋轉 |
24 rpm |
42 rpm |
變速器 |
RSB-096/103 |
RSB-097 |
S 波段:
旋轉 |
21/26 rpm |
45 rpm |
變速器 |
RSB-098/099/104/105 |
RSB-100/101/102 |
●RF 收發器：
頻率：
X 波段：9410±30 MHz ;
S 波段：3050±30 MHz ;
輸出功率：
|
FAR-2817 |
FAR-2827 |
FAR-2827W |
FAR-2837S |
FAR-2837SW |
輸出功率 |
12 kW |
25 kW |
25 kW |
30 kW |
30 kW |
收發器 |
RTR-078 |
RTR-079 |
RTR-081 |
RTR-080 |
RTR-082 |
脈沖持續時間/PRR:
距離量程 |
脈沖持續時間（μs） |
PRR (Hz) |
0.125, 0.25 |
0.07 |
3000 |
0.5 |
0.07, 0.15 |
3000 |
0.75, 1.5 |
0.07, 0.15, 0.3 |
3000, 1500 |
3 |
