FURUNO MODEL 1623
所屬分類：
雷達
√ 13個距離量程，0.125～16 nm;
√ 可選的GPS/DGPS/WAAS導航儀，以路點符號顯示航路點位置;
√ 反轉視頻功能，有效應用于夜間;
√ 采用窄的脈沖長度和雙IF帶寬，提高短距離目標探測。
產品詳細介紹
問題解答
FURUNO MODEL 1623 是高對比度LCD雷達，設計用具有2.2 kW 收發器和15" 雷達罩，于游艇和小漁船。雷達回波以四個灰度顯示在6"銀亮的LCD上。由于窄的脈沖長度和雙IF帶寬，雷達可提供海岸線和短距離目標的詳細影像。防水顯示適合駕駛橋樓的安裝。
MODEL 1623 的標準功能包括EBL(電子方位線)、EVRM(電子可變距離距標)、TLL輸出(目標經度和緯度)、光標L/L輸入/輸出、回波痕跡、警戒區域報警、雨干擾抑制、自動控制調諧和靈敏度。這些功能確保了目標探測和測距的最佳性能。
操作員可從普通、偏離中心、縮放及值班員模式進行選擇。在值班員模式中，當屏幕僅顯示nav數據，天線停止而且發送關閉。雷達以指定的時間間隔(5、10或20分鐘)喚醒，并操作一分鐘。如果目標進入警戒區，響起聲音報警，雷達進入普通操作模式，取消值班員模式。為目標離開警戒區也設置了報警。
當雷達連接上一個選配的GPS導航儀時，可以在高對比度的LCD屏幕上看到航路點。航路點以路點符號標示，容易識別和定位。
功能特點：
●高對比度6″銀亮LCD ;
●13個距離量程，0.125～16 nm ;
●可選的GPS/DGPS/WAAS導航儀，以路點符號顯示航路點位置 ;
●在值班員模式中8W低功耗 ;
●反轉視頻功能，有效應用于夜間 ;
●采用窄的脈沖長度和雙IF帶寬，提高短距離目標探測 ;
●窗口縮放用于關閉指定區域的觀察 ;
●警戒區域報警(美國專利號碼5032842) 。
技術參數：
●天線：
類型：微帶輻射器，封閉在 ?380 mm 雷達罩內 ;
波束寬度：Hor. 6.2°, Vert. 25°;
轉速：
41 rpm (0.125 ～ 0.75 nm) ;
31 rpm (1 ～ 2 nm) ;
24 rpm (3 ～ 16 nm) ;
●RF 收發器：
頻率：9410±30 MHz(X波段);
脈沖持續時間/脈沖重復頻率(PRR):
0.08 μs/3000 Hz (0.125 ～ 0.75 nm) ;
0.3 μs/1200 Hz (1 ～ 2 nm) ;
0.8 μs/600 Hz (3 ～ 16 nm) ;
峰值輸出功率：標稱 2.2 kW ;
IF 放大器：
IF: 60 MHz ;
帶寬：15 MHz (0.125 ～ 0.75 nm), 5 MHz (1 ～ 16 nm) ;
●顯示：
顯示單元：6"單色LCD，4灰度色調，240 x 320像素，90 mm (W) x 120 mm(H) ;
精度：
距離：使用距離的 1% 或8米，取決于哪個更好 ;
方位：EBL精度±1°;
距離和距圈間隔：
距離：0.125、0.25、0.5、0.75、1、1.5、2、3、4、6、8、12、16 ;
環距：0.0625、0.125、0.25、0.5、1、2、3、4 ;
回聲軌跡：
間隔：30秒、1分鐘、3分鐘、6分鐘或連續的 ;
接口(NMEA 0183 格式)：
BWC、BWR、DBK、DBS、DBT、DPT、GGA、GLC、GLL、GTD、HDG、HDM、
HDT、MTW、MWV、RMA、RMB、RMC、VBW、VHW、VTG、XTE、ZDA ;
●環境：
溫度(IEC 60945檢測方法)：
天線單元：-25℃ ～ +70℃ ;
顯示單元：-15℃ ～ +55℃ ;
防水性(IEC 60529檢測方法)：
天線單元：IEC IPX6, CFR46 (USCG) ;
顯示單元：IEC IPX5, CFR46 (USCG) ;
●電源：
12 ～ 24V DC, 42W (最大), 8W (在值班員模式中) ;
115/230V AC (具有可選的整流器PR-62);
●尺寸/重量：
天線單元：直徑 380 mm ，高 215 mm ，4.6 kg ;
顯示單元：221×232×111 mm ，1.3 kg 。

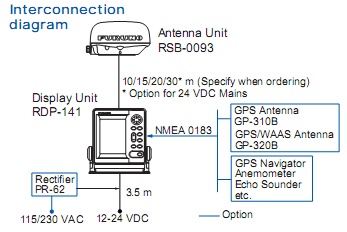

連接圖：
標準配置包括：顯示單元、天線單元、天線電纜(10/15/20米, 指定)、電源線(3.5米)、配件和安裝材料。
選購件包括：
1、 整流器(PR-62)：用于115/230V AC 電源 ;
2、 NMEA 電纜5米(MJ-A7SPF0007-050) ;
3、 NMEA 電纜 0.5米分支的(MJ-A15A7F0004-005) ;
4、 NMEA 電纜 2米 7P到7P (MJ-A15A7F0005-020) ;
5、 天線架(OP03-93);
6、 外置蜂鳴器(XH3-BZ-L970);
7、 天線電纜30米：用于24V DC 電源 。
