StealthRay 1000 動中通雙向衛星天線

所屬分類：

車載VSAT系統

√ 是扁平的安裝于車頂?shù)碾p向衛星天線，為車輛移動衛星通信需要而設計；
√ 內置3W BUC的相控陣天線，具有GPS和陀螺儀機械跟蹤系統，可快速、全自動搜索捕獲指定的衛星信號；
√ 用于Ku波段衛星的IP鏈接，高速衛星跟蹤技術支持高達350公里/小時的移動通訊；
√ 應用于移動應急通信、國土安全、搜尋救援、政府組織、DSNG、私人安全、資產跟蹤、研究和探測等。

產品詳細介紹

問題解答

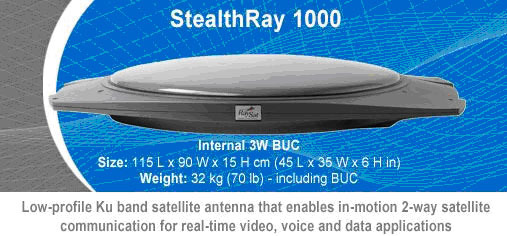

　　RaySat公司的StealthRay 1000是扁平的安裝于車頂?shù)碾p向衛星天線，為車輛移動衛星通信需要而設計。StealthRay 1000是內置3W BUC的相控陣天線，具有GPS和陀螺儀機械跟蹤系統，可快速、全自動搜索捕獲指定的衛星信號。用于Ku波段衛星的IP鏈接，功能包括實時視頻、語音和數據傳輸，高速衛星跟蹤技術支持高達350公里/小時的移動通訊。
應用于移動應急通信、國土安全、搜尋救援、政府組織、DSNG、私人安全、資產跟蹤、研究和探測等。

北京瑞豐聯合通訊設備有限公司

　　技術參數：
● 尺寸/重量：
室外單元：115 x 90 x 15cm ，32kg；
室內單元：18 x 23 x 7cm，1kg；
● 電性能：
頻段：
接收：高頻段 11.7～12.75 GHz，低頻段 10.95～11.7 GHz （可選）；
發送：14.0～14.5 GHz；
極化：線性（自動極化控制）；
增益：接收 29.5 dBi ，發送 26 dBi；
天線G/T：9 dB/K；
上行EIRP：31 dBW；
FCC遵守：使用許可證；
交叉極化：> 30dB；
IF輸入/輸出：950～2150 MHz；
電源：10～30V DC；
連續功耗：85W；
● 天線性能：
仰角范圍：自動調整，25°～70°；
方位角范圍：自動調整，360°連續；
跟蹤速率：60°/秒；
極化角范圍：自動調整，-180o ～ +180o；
初始衛星捕獲和鎖定：< 60秒，集成GPS全自動的；
衛星再捕獲：< 1秒，依靠調制解調器；
方位跟蹤精度：0.7°@ 60°/秒，360°/s2；
仰角跟蹤精度：0.5°@ 45°/秒，180°/s2；
● 電接口：
發送、接收和控制：TNC, 50Ω；
● 環境：
溫度范圍：-25 ～ +50℃；
相對濕度：10～100% 冷凝；
地面運動速度：最大 350公里/小時；
可燃性：UL 94, V0。
