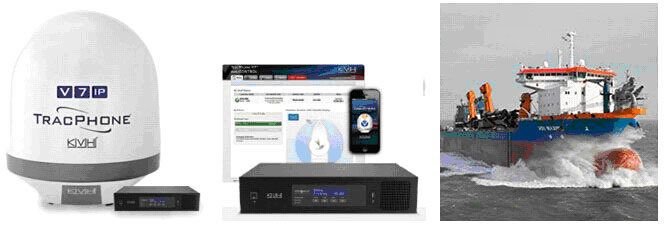

　　TracPhone V7IP突破性的ku波段天線可用于商船，提供海上高質量衛星寬帶連接和很清晰的音質，并簡化船上網絡管理。采用mini-VSAT寬帶業務（自2007年推出以來，已經在海運行業VSAT領域排名第一），以ArcLight新的可變編碼、傳播和調制（VCSM)技術使網絡容量增加了一倍。mini-VSAT寬帶網絡采用Intelsat、Eutelsat、Telstar、SES 和 SKY Perfect JSAT提供的一流商業衛星。專門為移動應用設計的先進技術，充分發揮了覆蓋全球各大海域的商業衛星的功能。給海事衛星通訊提供了革命性的方式，使得數據和語音速率最大，并防止鄰近衛星的干擾。網絡是基于ViaSat的ArcLight代碼復用多址 (CRMA) 擴頻技術, 明顯減少了爭用問題和傳輸延遲, 并提供更一致的速率和更短的ping時間，相對于其它VSAT網絡依賴的傳統時分多址(TDMA)技術，導致更快的網頁loads。永久衛星連接和世界范圍覆蓋，專門為船上網絡衛星寬帶要求而設計。天線盤直徑60 cm（天線單元直徑66 cm），具有流線型的艙內單元。為了更高的穩定性、安裝簡單、輕松使用，以及簡化船上網絡，KVH集成的CommBox調制解調器(ICM)包括：

　　　● 具有IP能力的天線控制單元，以iPhone應用程序輕松設置；
　　　● 內置CommBox網絡管理器：用于管理船上網絡、最小成本的路由、網頁緩存等；
　　　● ArcLight擴頻調制解調器；
　　　● VoIP、以太網交換機和WiFi功能；
　　　● 一體化流線型的艙內單元，僅2U高。
配置TracPhone V7IP實現快速穩定的衛星寬帶連接和完全集成的網絡管理，船舶可更加高效地運營，進行遠程診斷和監控、遠程軟件更新，并為船員創建衛星互聯網接入和電子郵件。先進的ArcLight擴頻技術使得TracPhone V7IP設計非常緊湊，比標準的TDMA VSAT系統體積小85%，仍能提供良好的覆蓋和速率，而且安裝成本更低，更容易。TracPhone V7IP獨特的三軸陀螺穩定的基座，帶第四軸自動歪斜調整，在最緊湊的外罩里提供最佳性能。緊湊的設計也使得硬件和安裝成本顯著降低。高度調諧的天線盤采用KVH專用的RingFire天線技術，確保甚至在惡劣天氣條件下的ku波段接收效果。TracPhone V7IP方便的網頁瀏覽器基于用戶接口，使用非常方便。支持新的IP-MobileCast內容傳送服務，直接向訂購該服務的船舶組播傳送電影、體育、新聞等。
IP-MobileCast使用專利軟件和前向糾錯(FEC)技術，在岸到船的穩定高效傳輸過程中，提供先進的糾錯、壓縮和數據完整性確認。岸端服務器將文件編碼進行傳輸，排隊進行組播。FEC技術確保船上的CommBox服務器在第一次就完好地接收到每個文件。獨特的FEC算法通過容納間歇性非連續傳輸，提供了最高水平的文件可靠性，大量傳輸可能由于網絡流量以優先順序排列或很糟的氣候條件而中斷。IP-MobileCast傳送大文件，包括電子海圖、天氣預報、訓練視頻、新聞、體育運動、交互式網絡電視、IP廣播和優質電影。
TracPhone V7IP和mini-VSAT寬帶業務是由KVH提供的、整體的、端到端的衛星通信解決方案，包括硬件、網絡、通訊資費和24/7/365售后服務支持。

北京瑞豐聯合通訊設備有限公司

　　主要優點和屬性：
　　　● 革命性的設計提供所需VSAT功能和速率，采用的天線小85% ；
　　　● 高度調諧的天線盤采用KVH獨有RingFire技術，確保卓越的ku波段接收；
　　　● 緊湊、高性能、堅固耐用的企業級ku波段海事天線，尺寸大小相似FleetBroadband FB500，但速率是VSAT系統的；
　　　● 永久寬帶連接和完全集成的網絡管理；
　　　● 完全集成的船艙內單元，包括ArcLight擴頻調制解調器和KVH具有IP能力的天線控制單元（CommBox-ACU帶內置CommBox網絡管理器）；
　　　● 新式的、基于瀏覽器的、友好的用戶接口，帶iPhone應用程序，用于系統狀態、更新和支持；
　　　● 遠程診斷和監控，方便遠程軟件升級；
　　　● 速率：下行速率（岸到船）高達 2 Mbps , 上行速率（船到岸）高達 1 Mbps ；
　　　● 2條為衛星業務優化的綜合語音線路,并最多能擴展到9條同步語音線路，很適合船員通話；
　　　● 先進的天線控制器用于高速跟蹤；
　　　● 3軸基座設計，帶第四軸自動歪斜調整，輕質、極敏感、而且非?？煽俊？蓪ふ揖W(wǎng)絡內最佳的衛星，并跟蹤赤道正上方和低至極地緯度地平線的衛星；
　　　● 實惠的通訊資費，可以選擇固定費率、季度的或按照Mbyte計費；
　　　● 安裝方便，業內最快的激活；
　　　● 提供新的IP﹣MobileCast服務 。

　　系統選項：
　　　● CommBox網絡管理功能：V7-IP集成的CommBox調制解調器具有內置CommBox船/岸網絡管理器，客戶可訂購一個軟件包添加CommBox網絡功能，無需采購硬件。
　　　　　　選擇標準包用于：
QuickBasic：最低成本路由、帶寬管理、船上防火墻；
QuickWeb：web緩存、web圖像壓縮、廣告去除、URL和內容過濾；
選擇企業包用于：
QuickBasic：最低成本路由、帶寬管理、船上防火墻；
QuickWeb：web緩存、web圖像壓縮、廣告去除、URL和內容過濾；
QuickFile：自動文件傳輸、差動同步；
QuickMail：郵件服務器、web郵件客戶端、反垃圾郵件和反病毒過濾器；
QuickCrew：漫游船員帳號、預付費上網和電郵業務 ；
　　　● 內置的船員通話網關 ；
　　　● UCH-250傳真服務器：通過IP (P/N 19-0520)，用于企業級傳真；
　　　● GlobalCare高級支持：GlobalCare中心專用熱線號碼，全球分層服務支持系統，隨時響應并解決技術問題；
　　　● IP-MobileCast業務：采用先進的組播技術，以最經濟可靠的方式傳送電影、體育、新聞等內容。并可以滿足船舶運營的需要，傳送海圖、氣象信息等。新的ICM艙內單元可作為hub，接收訂閱的IP-MobileCast服務。船上的任何電腦、機頂盒或媒體播放機都可以接入這些內容；
　　　● Iridium Pilot后備系統：可南極到北極全球覆蓋的輔助衛星系統，用于語音和數據通訊。Pilot與V7-IP接口相連，船上的LAN和WiFi網絡可自動切換 (P/N: 72-0537-01)。

　　TracPhone V7IP天線系統技術參數：
　　　● 業務：
網絡：mini-VSAT寬帶；
業務：KVH mini-VSAT寬帶通訊資費；
天線類型：Ku波段；
艙內單元：集成的CommBox調制解調器（ICM）；

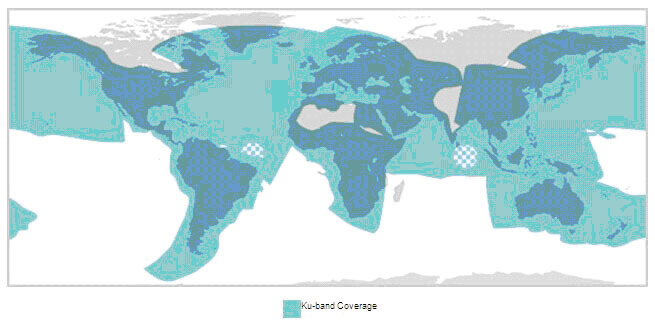

業務覆蓋區域：無縫覆蓋部分區域；
最大速率（下行/上行）：2 Mbps / 1 Mbps ；
計費方式：詳閱資費表；
　　　● 艙外設備：
天線盤直徑：60 cm ；
天線單元尺寸/重量：直徑 66.3 cm ，高 79.2 cm ，26.1 kg ；
仰角/方位角范圍: -24°～+119°/ 720°旋轉 ；
溫度：
操作溫度: -30℃ ～ 55℃ ；
生存溫度: -35℃ ～ 70℃ ；
濕度：IEC 60945 。相對濕度95% (非凝結)，40℃ ；
雨：降水速率100升/分鐘，w/風速高達100節 ；
航向輸入：NMEA 0183磁航向或真航向；
天線單元供電：直流，由CommBox-ACU供電；
CommBox-ACU和天線單元的通信：14芯數據線纜；
L波段射頻線纜：
5～15米，選用RG-11 ；
15～30米，選用LMR-400-75 ；
30～45米，選用LMR-600-75 ；
遠程支持：集成的GPRS調制解調器，供KVH技術支持人員訪問；
　　　● 艙內設備－集成CommBox調制解調器（ICM）：
尺寸：42.6 cm x 41.4 cm x 2U (高)，機架式安裝，提供可選安裝附件；
重量：5.1 kg ；
溫度：
操作溫度: -15℃ ～ 55℃ ；
生存溫度: -15℃ ～ 70℃ ；
輸入供電：
調制解調器：100～240V AC，50～60 Hz自動切換，最大1.6 A ；
數據接口：
4個以太網端口：IEEE 802.3 10BASE-T/100BASE-TX ,100 Mbps ；
1個 WiFi 802.11 ；
3個USB端口；
語音接口：2個RJ11端口，用于VoIP業務 ；
　　　● 全套系統：
認證：符合EC directive 1999/5/EC Radio & Telecommunications Terminal Equipment（R&TTE)、EC directive 2006/95/EC、EMC directive 2004/108/EC和IEC 301-427 ；
系統質保：綜合性2年部件，1年免人工費，由KVH全球認證支持網絡(CSN)進行；
部件號：
01-0283-11：機架安裝的CommBox-ACU和調制解調器；
01-0283-12：機箱安裝的CommBox-ACU和調制解調器；
01-0283-15：完整的TracPhone V7IP(ICM)系統，包括3軸ku波段天線、機架安裝的集成CommBox調制解調器(ICM)。
