銥星9602模塊測試板

所屬分類：

衛星通信模塊

√ 標準RS232接口，直接連接到PC機；
√ 射頻接頭可改成SMA接頭；
√ 內置過流保護和電平變換；
√ 設計緊湊: 64×75×16mm；
√ 撥動開關：啟用或禁用9602收發器；
√ 狀態LED。

產品詳細介紹

問題解答

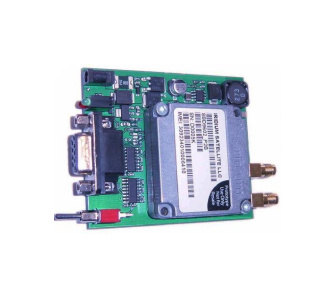

　　銥星9602模塊測試板設計用于承載Iridium 9602 SBD模塊。板子上包括電壓調節器、RS232電平變換和防護電路,采用標準RS232線纜將9602模塊連接到RS232 DTE端口。而且，9602的射頻接頭可改為SMA母頭。板子上的LED可使得電源狀態和網絡可用性一目了然。用撥動開關控制模塊的電源，輸入電壓 6～35V，適合飛機和汽車系統。
應用于航空、建筑、應急、林業、跟蹤、政府、海事、采礦、石油天然氣和公用事業。

　　特點：
● 標準RS232接口，直接連接到PC機；
● 射頻接頭可改成SMA接頭；
● 內置過流保護和電平變換；
● 設計緊湊: 64×75×16mm；
● 撥動開關：啟用或禁用9602收發器；
● 狀態LED。

　接口：
● 撥動開關：啟用/禁用9602收發器。直接連接到9602的軟ON/OFF引腳；
● RS232串口：DB9串口用標準串口線，直接連接到PC機的串口。所有信號在DTE和9602之
間正確地電平變換；
● 電源插孔：標準 3.5mm（內部 1.3mm），注意正確的極性；
● 狀態LED：紅色和綠色LED。
