固定VSAT系統 CS16-GT74
所屬分類：
固定/便攜VSAT系統
√ 結構簡單，供電和數據傳輸僅通過一根網線；
√ 大容量：更寬的工作頻帶，增加通信容量。點波束復用設計，頻率可多次利用，資源更加豐富；
√ 抗干擾：相對于已經十分擁擠的C、Ku頻段，ka頻段遠離一般地面無線電通信系統所在的頻率范圍，干擾較?。?br> √ 終端：較窄的波束，更高的EIRP值，使得地面終端小型化，安裝快捷。
產品詳細介紹
問題解答
CS16-GT74是Ka頻段的，應用于高通量衛星（衛星容量為20G）的新型固定VSAT小站，可以方便快速地接入互聯網絡，下載和回傳速率最高分別可達到40Mbps和12Mbps。用戶無需建設主站，小站可直接使用衛星寬帶服務。
CS16-GT74支持TCP/HTTP加速和QoS功能，內嵌IP-Sec協議，支持IPV4和IPV6。結構簡單，供電和數據傳輸僅通過一根網線。利用網管中的VSAT自動對星系統和小站內置的音頻反饋信號，指導用戶快速對星和設備安裝。
Ka頻段高通量衛星通信的主要技術特點：
● 大容量：更寬的工作頻帶，增加通信容量。點波束復用設計，頻率可多次利用，資源更加豐富；
● 抗干擾：相對于已經十分擁擠的C、Ku頻段，ka頻段遠離一般地面無線電通信系統所在的頻率范圍，干擾較?。?/span>
● 終端：較窄的波束，更高的EIRP值，使得地面終端小型化，安裝快捷。
CS16-GT74的設備配置分為：

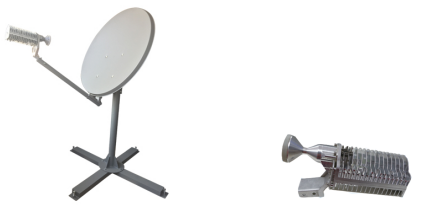

● 面向家庭用戶的一體式終端：0.74米天線、調制解調器、2.5W BUC和LNB全部集成在一體。支持最大40 Mbps下載和12 Mbps回傳速率。整體功耗43W；
● 面向家庭用戶的標準終端：0.74米天線、2.5W BUC、調制解調器（置于室內）。支持最大40 Mbps下載和12 Mbps回傳速率。整體功耗60W；
● 面向企業用戶的標準終端：0.74米天線、2.5W BUC。支持最大40 Mbps下載和12 Mbps回傳速率。支持VLAN；
● 面向企業用戶的高級終端（桌面式）：0.98米天線、4W BUC。調制解調器支持MF-TDMA和SCPC雙模。支持最大150 Mbps下載和12 Mbps回傳速率。
CS16-GT74的用途廣泛，包括：
● 衛星寬帶互聯網接入：旅游景區、戶外賽事以及大型活動現場、山區等；
● 4G基站回傳：我國的C和Ku波段衛星資源有限，以Ka波段高通量衛星資源可以滿足龐大的業務需求。用ka波段衛星作為回傳中繼，輔助偏遠地區4G寬帶網絡的覆蓋；
● 數字新聞采集：可提供現場與電視臺之間的雙向IP連接，能夠隨時隨地高速傳輸記者在現場采編制作的高清/超高清新聞節目；
● 企業專網：采油、采礦、勘探、度假酒店、加油站等地域分布廣的企業，傳輸海量專業數據和內部辦公數據，視頻會議、應急通信和互聯網接入的需求；
● 應急通信網：應對突發事件時，通過衛星進行數據和高清視頻傳輸。適合政府部門和一些行業的全方位通信保障需求，如石油、電力、交通、通信運營企業等；
● 遠程教育：衛星通信的廣播和組播非常適合將教育資源進行共享。通過高通量衛星將教育內容分發至各教學點，結合在教學點安裝的WIFI網絡，進行遠程互動教學；
● 遠程醫療：互動式手術直播教學、醫療監測信息回傳、遠程會診以及病歷資料和圖像、視頻等大量數據的傳輸，實現醫療資源的共享。
技術參數：
● 終端頻率范圍：發射29.25～30 GHz ，接收17.80～20.20 GHz ；
● 前向信道：
標準：DVB-S2 自適應調制編碼；
載波速率：1.5 Mbps～67 Mbps （235Mbps）；
比特率：加速40 Mbps ，最大加速40 Mbps ；
調制方式：QPSK、8PSK、16APSK、32APSK ；
編碼方式：LDPC、BCH ；
FEC：
QPSK：1/4、1/3、2/5、1/2、3/5、2/3、3/4、4/5、5/6、8/9；
8PSK：3/5、2/3、3/4、5/6、8/9 ；
16APSK：2/3、3/4、4/5、5/6、8/9；
32APSK：3/4、4/5、5/6、8/9；
● 反向信道：
接入方式：MF-TDMA,自適應；
TDMA速率：128 Kbps～6 Mbps ；
TDMA最大比特率（加速）：12 Mbps ；
TDMA調制編碼方式：BPSK、QPSK、8PSK、16QAM TPC ；
TDMA FEC：
BPSK：1/3、2/3 ；
QPSK：1/2、2/3、3/4、4/5、6/7 ；
8PSK：2/3、3/4、4/5、6/7 ；
● 調制解調器接口：
射頻輸入/輸出：無；
數據接口：一個RJ45 PoE接口，1*10/100Mbps ；
管理接口：無；
● 增強特性：
IP特性：IPv4、IPv6、DHCP、NAT、PAT、SNMP、QoS、Diffserv ；
QoS：前反向都具有四個優先級隊列；
根據數據流進行區分；
無需重啟調制解調器即可動態修改所有QoS參數；
安全特性：AES-256位 鏈路加密、IPSEC客戶端、ACL防火墻、X.509終端認證；
應用加速和協議優化：報頭壓縮、TCP加速、HTTP 網頁加速和壓縮、最多支持2000個TCP加速會話；
二層特性：幀轉發、PPPoE加速；
● 環境和機械特性：
工作電壓：POE供電（配POE適配器）；
工作溫度：-40℃～60℃ ；
● 天線：
射頻性能：
工作頻率：發射29.46～30.0 GHz，接收 18.7～20.2 GHz（衛星頻率范圍） ；
極化：
發射：圓極化，右旋或左旋；
接收：圓極化，左旋或右旋；
中間頻點增益(±0.3dBi)：
發射：45.5dBi @ 29.00 GHz ；
接收：42.1dBi @19.70 GHz ；
3dB 波束寬度：
發射：1.0°@ 27.70 GHz ；
接收：1.6°@18.20 GHz ；
天線交叉極化( 1dB b/w內)：≥24 dB ；
天線噪聲溫度：最大57°K（@ 30°仰角19.7 GHz時）；
駐波比：最大1.2:1 ；
饋源接口：通用圓極化；
機械性能：
反射面材料：鋼制 ；
天線光學特性：一體式單片，偏饋，主焦點；
仰角調整范圍：10°～45°連續精細調整；
方向角調整范圍：360°連續，±5°精細調整；
天線直徑：74 cm ；
支柱：直徑51 mm ～ 70 mm ；
抗風負載：工作72 km/h ，生存192 km/h ；
溫度：-40℃～70℃；
濕度：0～ 100% 。

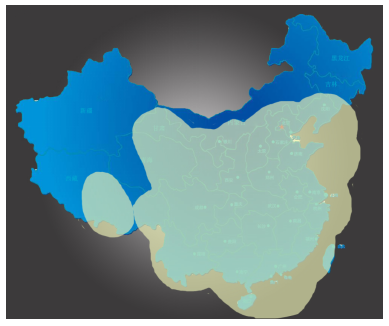

衛星覆蓋范圍：
說明：
目前的ka波段高通量衛星覆蓋圖（如上圖）：新疆不覆蓋，青海東部覆蓋（包括青海湖），西藏東部覆蓋（包括拉薩），甘肅覆蓋大部分（只有北部一點不覆蓋），內蒙古南部覆蓋，吉林南部覆蓋一點。中國近海300km 海域覆蓋。
2019年，將增加一顆ka波段高通量衛星，會覆蓋中國大陸全境。
