FURUNO NX-700
所屬分類：
NAVTEX
√ NX-700A 是顯示裝置配有一個打印裝置 ，NX-700B 是顯示裝置(帶打印輸出口)；
√ 200個報文，平均長度500個字符，可存儲在非易失性存儲器里；
√ 輕便緊湊的天線配有前置放大器，可穩定連續地接收；
√ 報文顯示在5"銀亮的LCD上。
產品詳細介紹
問題解答
FURUNO NX-700是雙信道NAVTEX 接收機，用于SOLAS船舶，根據新的NAVTEX 性能標準MSC.148(77)(2005年7月1日生效)。采用NX-700值守國際和當?shù)匦诺溃章燦AVTEX報文，可提高航海的效率和安全性。
NX-700能同時兩個信道接收。一個信道是518 kHz，用于接收國際NAVTEX報文。另一個信道可選 490 kHz 或4209.5 kHz，用于接收國內或當?shù)豊AVTEX 報文。這些報文包括各種安全信息，例如航海警告、氣象警報、尋找和救援(SAR) 信息，以及廣播站信號覆蓋范圍內船舶航行所需的其它信息。當NX-700連接GPS導航儀，可根據各自的船舶位置自動選擇廣播站。
每個輸入的報文被存儲在非易失性存儲器里，并清晰地顯示在5"銀亮的LCD上。有三種不同字體大小，可從菜單選擇。
在報文收件箱里，所有收到的報文及所選信道的信息都是按時間順序分類的。操作者從報文ID碼和圖標，很容易知道每個報文的狀態。當收到SAR信息 , NX-700通過聲音警報，告知有輸入報文。為快速閱覽，操作者可挑選感興趣的報文，并采用分類功能進行顯示。連接定位設備后，重要的航海數據可清晰地顯示在屏幕下方。而且，報文中能顯示出船舶離事故地點的距離，這樣可迅速了解距離船舶位置的遠近。

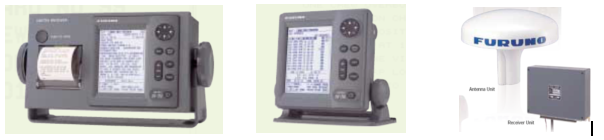

NX-700A 包括接收機、帶打印的顯示和天線單元。NX-700B 是小輪廓的，包括無打印裝置的時尚顯示、接收機和天線單元。緊湊的傘型天線不要求地線，因為是H-field 天線。而且，天線配有高性能前置放大器，無需配置額外的鞭天線，天線即可以穩定連續地接收。

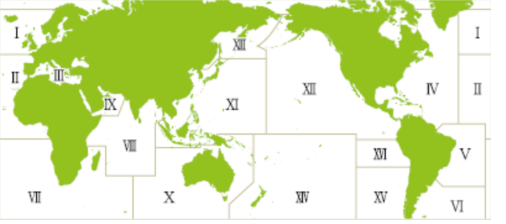

NAVTEX 系統操作：世界被劃分為16個區域(稱為Navareas)，如下圖所示。每個Navarea有多個NAVTEX 站，每個 NAVTEX 站有一個標識碼，從"A"到"Z"。
NAVTEX 站的服務范圍通常是200～400海里，取決于地域和廣播站發射功率。NAVTEX 站一般每四個小時廣播。有兩個信道，包括國際信道518 kHz ，當?shù)匦诺?490 kHz 和 4209.5 kHz 。國際信道廣播用英語，當?shù)匦诺?490 kHz 分別用英語、法語等本國語言廣播。 4209.5 kHz 被分配給熱帶地區 NAVTEX 廣播，目前不廣泛使用了。
NX-700A/B 特點如下：
●完全符合2005年7月1日以后實施的新的IMO規定 MSC.148 (77)：
●同時雙信道接收，一個是 518 kHz ，另一個是 490 或 4209.5 kHz ；
●NX-700A 是顯示裝置配有一個打印裝置 ，NX-700B 是顯示裝置(帶打印輸出口)；
●200個報文，平均長度500個字符，可存儲在非易失性存儲器里；
●輕便緊湊的天線配有前置放大器，可穩定連續地接收；
●報文顯示在5"銀亮的LCD上；
●低功耗；
●NAV 數據顯示，擔當NMEA轉發器，用于GPS或裝置。
說明示意圖：
NX-700A/B 技術參數：
●NAVTEX 接收機：
接收頻率：518 kHz ，490 或 4209.5 kHz ；
接收方式：F1B ；
靈敏度：2 μV e.m.f.(50Ω)，誤碼率4% ；
輸入保護：承受30V電壓，時間≥15分鐘 (w/前置放大器單元) ；
雜散發射：≤1 nW ；
報文種類：A.航海警告 B.氣象警報 C.冰雪報告 D.尋找和救援信息/海盜武裝搶劫
信息 E.氣象預報 F.駕駛信息 G.導航信息 H. Loran-C信息 I. Omega 信息
J.微分Omega信息 K.其它電子導航輔助設備和系統信息 L.航海警告(附加的)
M～Y. 預備--目前不用 V. 漁夫通知(僅美國) Z. QRU(沒有報文待處理) ；
●顯示：
屏幕尺寸：5" 黑白LCD , 76 x 100 mm ；
顯示方式：報文，列表，NAV數據 ；
ID 存儲：200 x 2 信道 ；
報文存儲：200 報文 x 2 信道 (100,000 個字符 x 2 信道) ；
●打印部分(NX-700A)：
打印系統：逐行熱頭打印系統 ；
打印紙：熱敏紙(58 mm x 30 m)；
打印寬度：48 mm ；
字符格式：24 x 12 點 ；
點距：8 點/mm ；
字符數量：32個字符/行 ；
打印速度：20 mm/s ；
●天線單元：
天線類型 NX-7H: H-field 天線(帶前置放大器)；輸出阻抗：50Ω ；
供電電源：8V～9V(電磁閥電纜)；
●接口：
輸入：IEC61162-2
ACK, GGA, GLL, GNS, NMK, NRQ, RMC, VBW,VHW, VTG, ZDA ；
輸出：IEC61162-2 報文數據 ，用于INS, PC ；
ALR, NRX ；RS-232C 用于打印機(僅NX-700B)；
報警：接點閉合信號(最大0.5A , 50V)，用于SAR 報警 ；
●供電電源：
NX-700A: 12～24V DC, 1.5～0.8A ；
NX-700B: 12～24V DC, 0.7～0.4A ；
●環境(完全符合IEC 60945 3rd/4th ed.)：
溫度：天線單元 -25℃～70℃ ， 接收/顯示單元 -15℃～55℃ ；
防水：天線單元 IP66 ，接收單元 IP20 ，顯示單元(NX-700A)IP20 ，NX-700B IP25 ；
●尺寸/重量：
接收單元(NX-7001)：235×215×75 mm ，2.0 kg ；
天線單元(NX-7H)：直徑 156 mm ，高 116 mm ，0.6 kg ；
顯示單元：
NX-700A(顯示帶打印)：325×177×120 mm ，3.3 kg ；
NX-700B(僅顯示)：183×170×93 mm ， 0.7 kg 。
標準配置包括：接收單元(NX-7001)、天線單元(NX-7H)、顯示單元及托架、安裝材料和配件。
選購件包括：
1、天線固定底座：
管子固定：CP20-01111
甲板固定：13-QA330
欄桿固定：13-RC5160
支出托架：13-QA310
2、天線電纜：
3D2V , 10/20/30/40/50米 ；
RG10U , 30/40/50米 ；
3、顯示單元電纜：
D-Sub 25P 到 D-Sub 25P , 5/10/15米 ；
4、顯示單元儀表盤安裝附件：
用于NX-700A: OP08-19 ；
用于NX-700B: OP08-20 ；
5、供電單元 PR-240-CE ；
6、熱敏紙(用于NX-700A)。
